Surveillance avancée des batteries au plomb-acide
De la mesure de la batterie aux informations exploitables
Avec des options pour les batteries VRLA, VLA, NiCad et Li-ion, une plate-forme logicielle de niveau entreprise et une gamme d'options de communication et d'intégration, PowerShield peut fournir des solutions adaptées aux besoins exacts de chaque installation de batterie et de chaque cas d'utilisation.

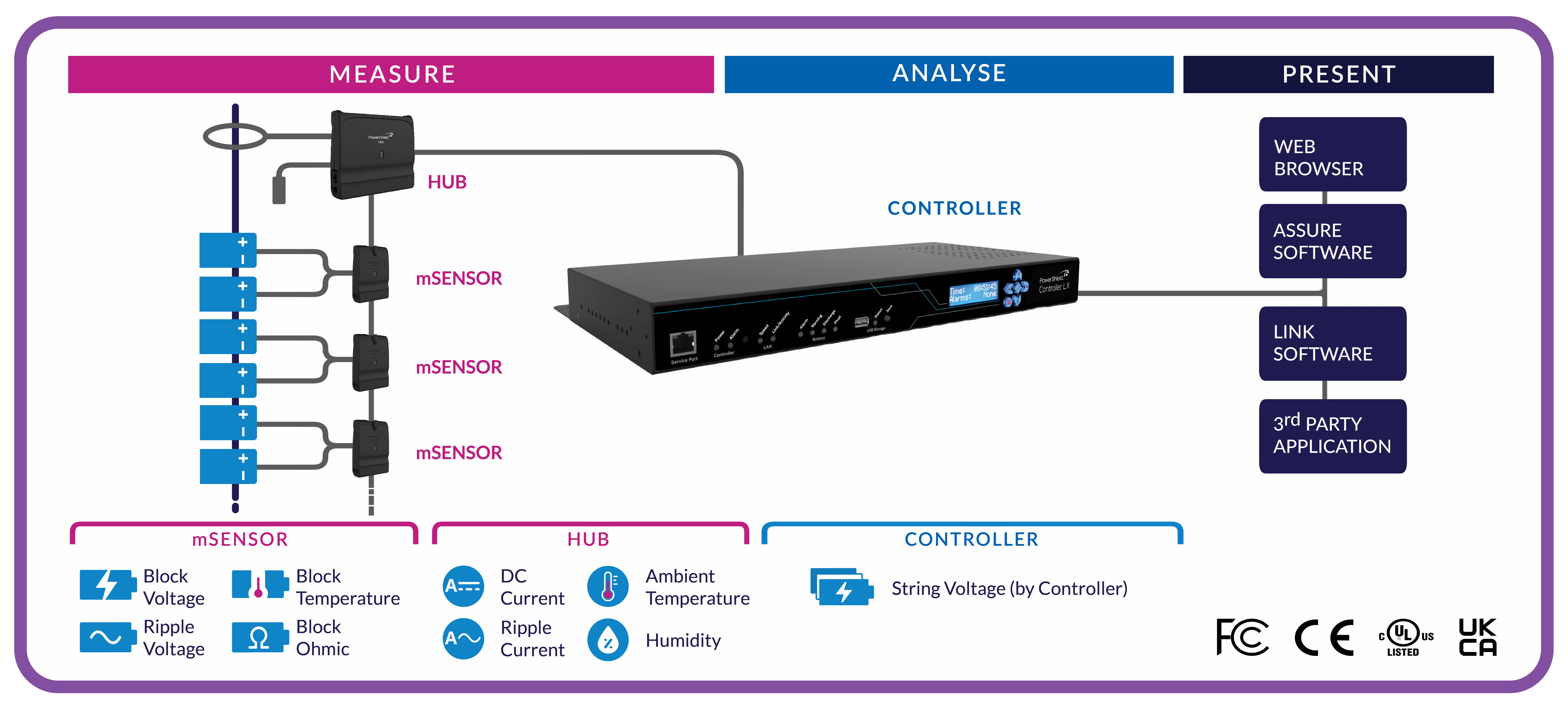

Diagramme du système PowerShield8 Lead Acid/NiCad

Mesurer, Analyser, Présenter.
Le système PowerShield8 de surveillance avancée de la batterie est mieux compris dans les trois couches illustrées dans le diagramme des systèmes ci-dessus.
Couche de mesure
Au niveau de la batterie, des mSensors intelligents mesurent les données au niveau du bloc, transformant ainsi les batteries VRLA, VLA et NiCad en batteries intelligentes. Les mSensors mesurent la tension de la batterie, la tension d'ondulation et la température toutes les 4 secondes, et l'impédance (valeur ohmique) tous les jours.
Au niveau de la chaîne de batteries, les Hubs mesurent le courant de la chaîne (DC et ondulation), la température ambiante et l'humidité ambiante.
Couche d'analyse
Les contrôleurs collectent les données des mSensors et des Hubs, les analysent et les stockent avant de les envoyer à la couche de présentation. La valeur ajoutée réside dans le calcul des paramètres clés de la gestion de la batterie. L'enregistrement intelligent facilite l'analyse des événements et des tendances. Le contrôleur comprend le comportement de la batterie et déclenche des alarmes spécifiques à l'état de la chaîne. Les limites d'alarme sont configurables par l'utilisateur et peuvent être ajustées pour convenir à n'importe quelle application de batterie.
Couche de présentation et d'interface utilisateur
La couche de présentation est l'endroit où la surveillance de la batterie se transforme en gestion de la batterie. PowerShield fournit une gamme d'outils d'interface utilisateur pour visualiser, établir des rapports et analyser vos batteries. Qu'il s'agisse d'un outil de service sur le terrain (Controller UI), d'un logiciel sur site (Link) ou d'une plateforme Cloud (Assure). PowerShield vous offre une visibilité totale, de la mise en service de la batterie à sa fin de vie. L'intégration avec des systèmes tiers vous permet également de fournir l'état de la batterie au sein du système existant.
Composants matériels qui rendent toute installation de batterie stationnaires plus intelligente et plus sûre.
mSensors
Rendre les batteries plus intelligentes
Les mSensors sont des appareils intelligents dotés de capteurs de haute qualité et d’une électronique avancés pour effectuer des mesures rapides, précises et reproductibles des batteries. Les mSensors mesurent la tension de la batterie, la tension d'ondulation, la température et l'impédance - tous les paramètres clés de la batterie. Avec un modèle spécifique pour chaque tension de batterie pour une meilleure précision, un auto-étalonnage pour une mesure d’impédance précise et la mesure de la température de la batterie sur la borne négative conformément aux directives de l'IEEE, les mSensors établissent le standard.
Dans un souci de sécurité, l'isolation optique de 750Vdc à l'intérieur des mSensors maintient les tensions dangereuses à l'écart des opérateurs, tout en garantissant que la collecte des données de la batterie est transmise au contrôleur comme il se doit.
Conçus pour être utilisés avec des batteries aussi bien sur chantier que dans des armoires, les mSensors sont fournis avec des tresses de connexion pour garantir la facilité et la qualité de l'installation. Des indicateurs LED montrent quand les mSensors sont en ligne et fonctionnent correctement, ce qui facilite la recherche de pannes et l'efficacité de l'installation.
-2-1.png?width=464&height=608&name=Untitled%20design%20(1)-2-1.png)
Hubs
Des chaînes de batteries plus intelligentes et mieux surveillées
Les Hubs sont des dispositifs intelligents dotés de capteurs de haute qualité et d’une électronique avancée pour des mesures rapides, précises et reproductibles au niveau des branches. Les Hubs mesurent le courant de chaine, le courant d'ondulation (true-RMS), la température ambiante et l'humidité - tous les paramètres clés de votre chaine.
Comme pour les mSensors, des indicateurs LED montrent quand les Hubs sont en ligne et fonctionnent correctement, ce qui permet d'améliorer l'efficacité de l'installation et de détecter les pannes rapidement.
Conformément à l'approche modulaire de PowerShield8, les Hubs permettent une visibilité au niveau de la chaîne et une protection contre l'emballement thermique (TRP). Les entrées numériques permettent de visualiser l'état d’équipements externes.

Contrôleurs
Le cerveau du système de la surveillance des batteries
Les contrôleurs sont des dispositifs intelligents qui collectent, analysent et stockent les mesures des batteries à partir des mSensors et des Hubs. L'échantillonnage continu et rapide des données dans tous les états de la chaîne (flottaison, charge, décharge et inactivité) permet au contrôleur de comprendre le comportement de la batterie et de prendre des décisions en temps réel - en déclenchant l'enregistrement des événements, l'alarme et la protection contre l'emballement thermique.
L'enregistrement avancé des données (7 types d'enregistrement) facilite la recherche de défauts, l'évaluation des performances en cas de décharge et l'analyse des tendances de la durée de vie. La valeur ajoutée réside dans le calcul des paramètres clés de la gestion de la batterie. Chaque contrôleur dispose d'une capacité de stockage embarquée suffisante pour la durée de vie de vos batteries. Les limites d'alarme sont configurables par l'utilisateur et peuvent être adaptées à n'importe quelle application de batterie. Le contrôleur déclenche des alarmes spécifiques à l'état de la chaîne, avec deux niveaux de seuil (avertissement et critique). Les alarmes sont émises via Link et Assure, et des contacts de relais si nécessaire. La détection et la protection contre l'emballement thermique sont gérées par le contrôleur, avec des options de protection définies par l'utilisateur.
Le contrôleur dispose d'une interface utilisateur basée sur un navigateur pour configurer le système et visualiser les mesures de la batterie en temps réel. Dans la salle des batteries, un port de service dédié, un port USB, une carte SD et un écran LCD offrent une visibilité simple et des options de transfert de données. Conçu avec deux ports réseau, il permet au réseau du client de rester sécurisé et ininterrompu pendant les visites d'entretien.
- Architecture de données ouverte pour faciliter l'intégration avec les systèmes BMS et DCIM - carte Modbus publiée et MIB SNMP
- Sortie de fichier journal CSV
- Test de sécurité indépendant. Livré avec un système de sécurité renforcé
- Surveillance et gestion cohérentes d'un nombre illimité de batteries sur plusieurs sites.

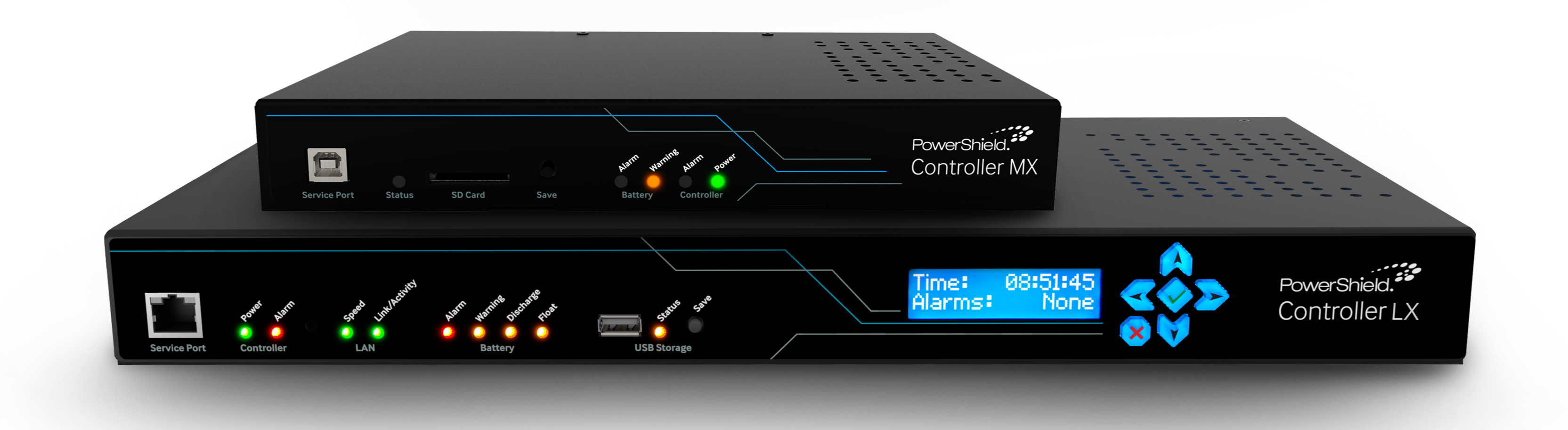

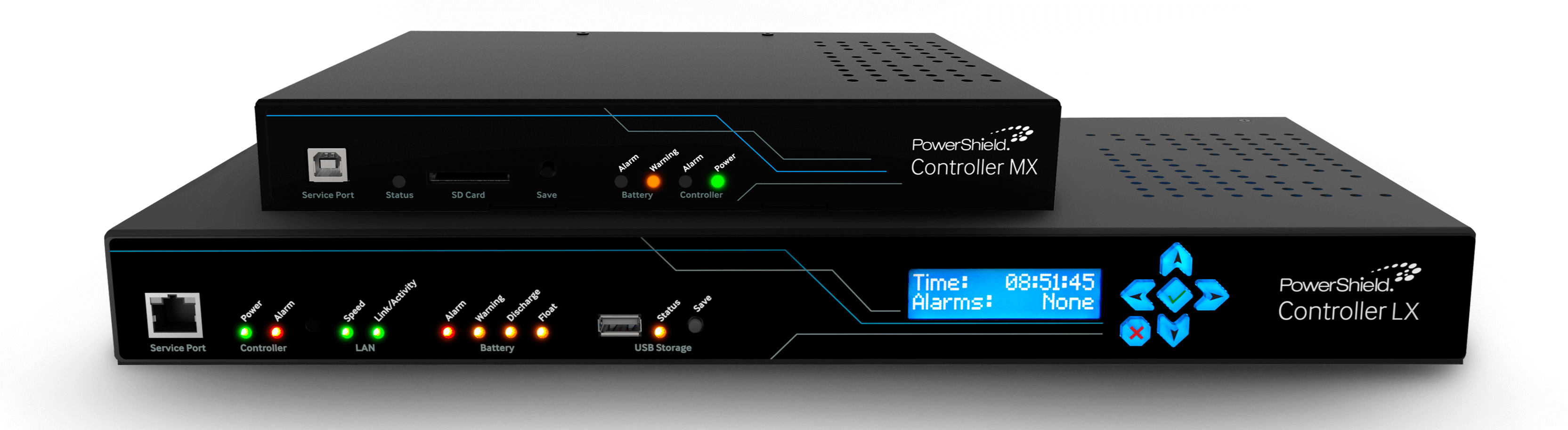

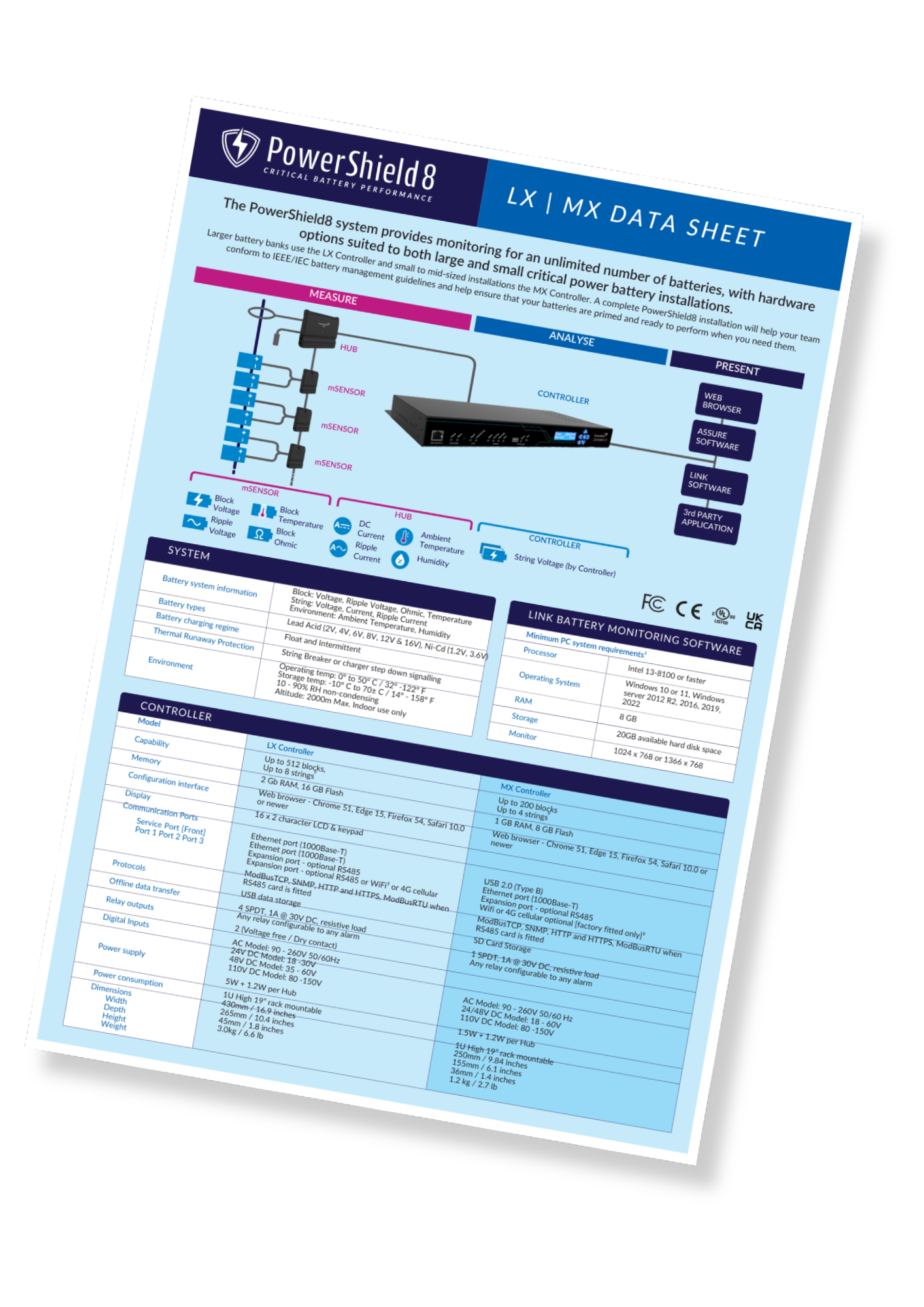

Le contrôleur MX est conçu pour les installations de batteries de taille moyenne, jusqu'à 200 blocs. Les modèles LX et LX+ peuvent surveiller jusqu'à 512 blocs. Les modèles LX offrent également plus d'options d'entrée, de sortie et d'interface utilisateur, y compris un écran LCD et un clavier. Tous les modèles de contrôleurs sont conçus pour s'intégrer dans des racks et des armoires informatiques standard de 19 pouces. Les deux contrôleurs ont les mêmes fonctionnalités et la même interface de navigation. Il existe un contrôleur qui convient à n'importe quelle installation de batterie.
Livré prêt à être installé
Les systèmes PowerShield sont adaptés et configurés pour répondre aux exigences exactes de chaque installation de batterie stationnaire et de chaque cas d'utilisation du client. Ils comprennent tous les capteurs, les supports de montage et les tresses de câblage, ce qui garantit une installation rapide et de qualité.
